RiGO801 – LED형 근거리 고니오포토미터를 이용한 광선 데이터 측정
모든 RiGO801 고니오포토미터는 근거리 측정 원리에 기반합니다. 휘도 측정 카메라는 광원의 전체 공간 휘도 분포를 캡처합니다.
이 데이터로부터 광선 데이터와 광도 분포가 광측 기본 법칙(참고 [2], [3], [4], [5], [6])에 따라 도출됩니다.
광선 데이터(또는 광선 파일)는 광속 성분이 포함된 벡터 집합입니다. 충분한 수의 광선은 전체 광원의 분포 패턴을 정확하게 나타냅니다.
이 광선 데이터는 무료 소프트웨어 Converter801을 통해 처리됩니다. 일반적인 모든 파일 형식으로 내보내는 것 외에도, 중심광 위치 또는 광 중심 계산과 같은 다양한 평가 작업이 가능합니다.
RiGO801 – LED형 고니오포토미터는 LED 및 LED 모듈의 광선 데이터를 측정하기 위해 특별히 설계되었습니다. 휘도 측정 카메라 LMK 6-5는 측정 대상이 장착된 수직 회전축(φ축)을 중심으로 원호(θ축)를 따라 이동합니다.
IEC 60809:2021에 따른 광 중심 길이 측정
IEC 60809:2021 표준의 부록 K.1에서는 Lx3A, Lx3B, Lx4A, Lx4B, Lx5A, Lx5B8), L1A/6, L1B/6 형식의 LED 램프에 대한 광 중심 길이 측정 방법을 설명하고 있습니다.
광 중심 길이는 측정된 광선 데이터를 바탕으로 계산됩니다. 광 중심은 광선 벡터의 제곱 거리 합이 최소가 되는 위치로 정의됩니다.
RiGO801 측정 소프트웨어의 좌표계 정렬 기능을 사용하여 램프는 표준에 지정된 위치로 정렬됩니다. 측정 해상도는 1° x 1° 로 설정됩니다.
결과

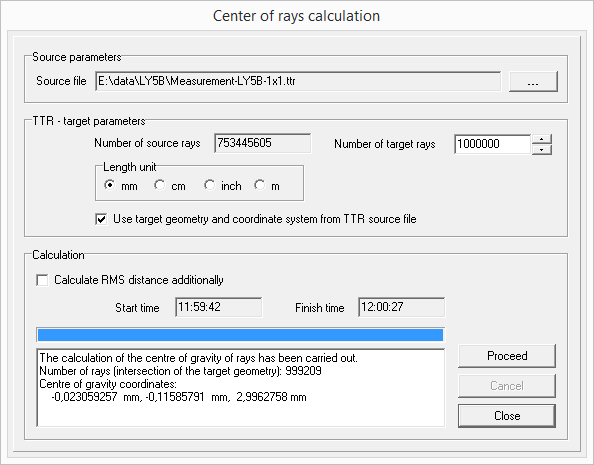

측정된 TTR 광선 파일은 Converter801 프로그램으로 열립니다. 광 중심 계산 알고리즘은 메뉴 항목 도구(Tools) → 광선의 중심 계산(Calculate the center of gravity of rays) 에서 실행됩니다.
IEC 60809:2021 기준에 따르면, 100만 개의 광선(ray) 으로 충분합니다.
광 중심 좌표 계산 창
측정 결과는 출력 창에 표시됩니다. 광 중심 길이 e는 광 중심의 Z 좌표에 해당합니다. 측정 결과는 e = 2.996 mm입니다.
R.E.5 [7] 기준에 따르면, **양산형 LED 광원(Production LED light sources)**의 허용 오차는 ±0.3 mm,
**표준형 LED 광원(Standard LED light sources)**의 경우 ±0.15 mm입니다.
광 중심의 x 및 y 좌표에 대한 허용 오차는 표준에 명시되어 있지 않지만, 본 측정에서는 두 값 모두 램프의 대칭 축에 매우 근접하여 -0.02 mm 및 -0.12 mm입니다.
요약
이 응용 노트에서는 IEC 60809:2021 기준에 따라 자동차 신호등의 광 중심 길이를 광선 데이터를 기반으로 간단한 측정으로 산출하는 방법을 보여주었습니다.
또한 실무 팁과 측정 및 데이터 처리 시 발생할 수 있는 오류 원인에 대해 설명하였습니다.
RiGO801 – LED형 근거리 고니오포토미터는 이 측정 작업에 매우 적합합니다.
1° x 1°의 고해상도 각도 설정에서도, 연속(on-the-fly) 측정 방식 덕분에 측정 시간은 매우 짧고,
현장 실무에 적용하기에 이상적입니다.
이 측정 방식은 업계에서 이미 여러 차례 입증된 신뢰성 있는 방법입니다.
